鏈輪設計工具最新版是非常專業的鏈輪生成器工具。 鏈輪設計工具的最新版本為您提供設計參數，發電模型，電壓和故障模塊，用戶和朋友可以根據產品RD設計要求進行設計。請參考相關標準，并在最新版本的鏈輪設計工具中自動生成鏈輪和鏈條，從而節省繪圖時間并提高設計效率。

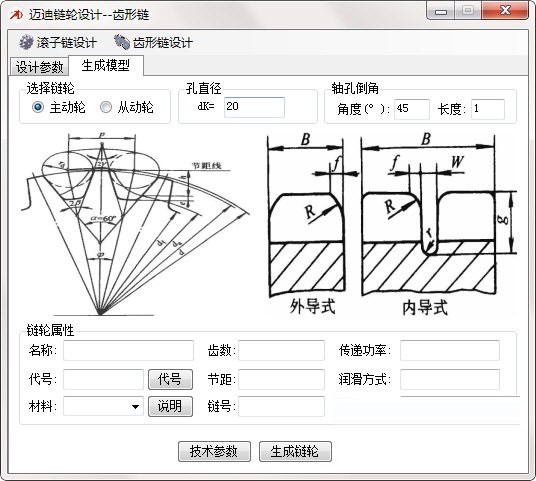

鏈輪設計介紹圖一

鏈輪

鏈輪是一種齒輪型帶扣齒輪，用于與鏈節或鏈條上的節距精確嚙合的鏈輪嚙合。鏈輪廣泛用于化學，紡織機械，自動扶梯，木材加工，三維停車，農業機械，食品加工，儀器儀表，石油等行業的機械傳動。

鏈輪齒形

鏈輪的齒形必須確保鏈條平穩地進入和離開網孔并節約能源，并在嚙合期間將鏈節的沖擊和接觸應力降至最低，并且必須易于加工。它由三個弓aa，ab，cd和一條直線bc組成，稱為三個直弓齒齒形。牙齒輪廓使用標準工具進行處理。不必在鏈輪工作平面上繪制最終的齒形，只需在平面上注明“齒形是根據3RGB1244-85規定制造的”，但必須繪制出齒形。有關其尺寸的設計手冊。

鏈輪結構

小直徑鏈輪一般為一體型，中直徑鏈輪主要為輻條型。為了簡化搬運的安裝和減輕重量，可在輻條板上打孔，并可以制成大直徑的小齒輪。在組合類型中，輪的冠和芯可以由不同的材料制成。例如，C45，不銹鋼和其他材料。

鏈輪材料

鏈輪的材料應確保齒輪齒具有足夠的強度和耐磨性，因此通常對鏈輪齒的表面進行熱處理以達到一定的硬度。

鏈輪設計介紹圖二

從此站點下載最新版本的Medi Sprocket設計工具

解壓縮軟件，

運行“ EXE文件”。

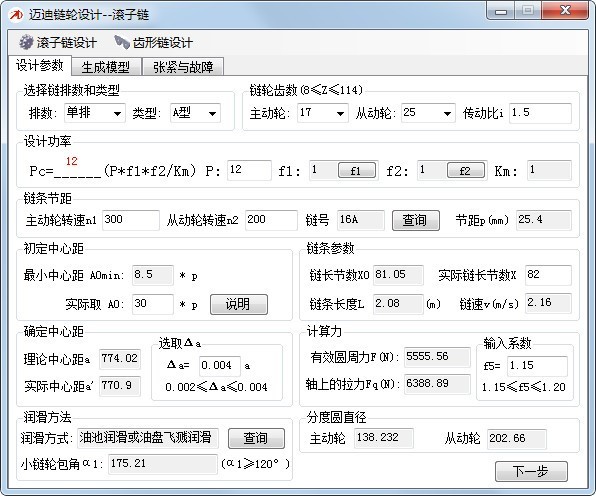

鏈輪設計介紹圖三

1.選擇方向類型，分為“外部方向”和“內部方向”

2.指定鏈輪上的齒數并確定齒輪比。

3.輸入功率P，選擇運行條件因子f1（與滾子鏈相同），然后自動計算設計功率P。

4.輸入鏈條n1的速度，程序?qū)⒆詣佑嬎鉵2并列出鏈條編號和步長（鏈條編號和步長相對應）。

5.查詢“標稱功率P0”：單擊[查詢]，打開“寬度b=1mm時標稱功率曲線圖”窗口，該窗口將自動找到P0的值（紅線標記），您只需要單擊[確定]退出此窗口。

6.選擇字符串寬度，程序?qū)⒆詣舆x擇字符串寬度值，或者您可以單擊[查詢條件]打開手動查詢窗口。所選擇的值在窗口中以紅色標記。如果要選擇另一個值，只需將其添加到另一個值中。

7.設置中心距：與滾子鏈相同。
