鏈輪設計工具是一款鏈條設計軟件，當用戶在開發機械設備的時候可能會用到鏈條，這里小編提供一個簡單的鏈條生成工具，輸入相關的參數就可以生成標準鏈條，讓設計師在開發設備的時候快速設計鏈條圖形，這款支持設置的參數很多，可以自己設置齒數，設置中心距、設置孔徑、設置排數，生成的圖形可以在SolidWorks軟件上使用，需要的朋友就下載吧！

鏈輪設計工具下載使用圖一

1、鏈輪設計工具使用很方便，直接在軟件生成鏈條，遇到需要裝配鏈條的機械設備就可以使用這款軟件生成圖紙，直接將設備的圖形顯示，并且可以查看中心距，這款工具需要在SolidWorks軟件上才能使用

2、在設計零件的過程就可以在本軟件添加生成鏈條的參數，支持輸入鏈號:24A、排數:單排、齒數1:17、齒數2:23

3、SolidWorks軟件是國外開發的機械設計軟件，可以在軟件上設計零件，可以在軟件設計加工零件的方案，也在設計圖紙，這里小編推薦的鏈輪設計工具可以生成圖形

4、輸入簡單的參數就可以生成圖形，方便添加在SolidWorks使用，支持中心距:30p-1137.65參數設置，可以立即生成鏈條，支持鏈條節數:80、孔徑1:30、孔徑2:50等基礎的參數設置

1.選擇導向形式，分為“外導”和“內導”

2.指定鏈輪齒數，確定傳動比。

3.輸入功率P，選擇工況系數f1(同滾子鏈），然后自動計算出設計功率P。

4.輸入鏈速n1，程序會自動計算出n2，并列出可供選擇的鏈號和節距（鏈號和節距是對應的)。

5.查詢“額定功率P0”：單擊【查詢】，打開“寬度b=1mm"時的額定功率曲線圖”窗口，此窗口自動找到P0的值（用紅線標出），您只需單擊【確定】退出該窗口即可。

鏈輪設計工具下載使用圖二

6.選擇鏈寬，程序會自動選擇鏈寬值，也可以單擊【查詢標準】打開手動查詢窗口，窗口中用紅色標出應該選擇的值，如果要選擇其它值，只需在其它值上單擊即可。

7.設定中心距：同滾子鏈。

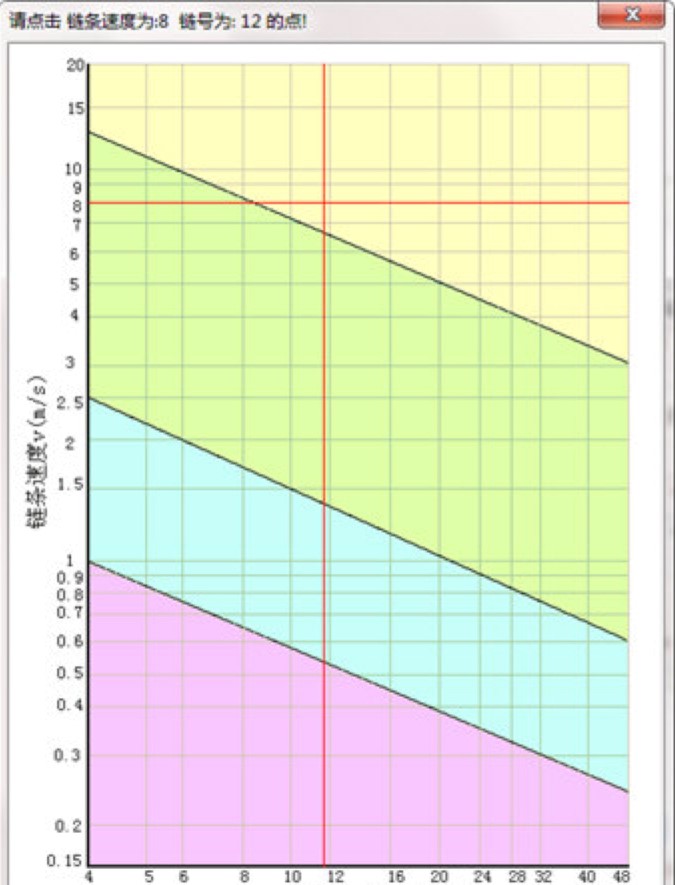

8.查詢潤滑方法：單擊【查詢】按鈕，在彈出的潤滑方法窗口中自動為您找到正確的潤滑方法，只需單擊【確定】退出“潤滑方法”窗口。

9.單擊【下一步】進入“生成模型”頁：

10. 生成鏈輪：分別選擇“主動輪”“從東輪”后單擊【生成鏈輪】，生成兩個鏈輪。

鏈輪設計工具下載使用圖三

11. 生成鏈條：單擊右下方的【生成鏈條】按鈕。（注意：鏈條是裝配，生成時要先指定路徑，如果想重新生成鏈條，請先關閉SolidWorks中已經打開的同名文件，否則會出錯）

12.輸出技術參數：單擊【技術參數】按鈕，導出文本格式的技術參數。

13.關于鏈輪屬性：“鏈輪屬性”框的內容在生成模型時寫入到模型的屬性中。

14.指定孔徑：您可以手工指定孔徑的值，鍵槽的尺寸為根據孔徑查詢的標準值。
