鏈輪設計工具是一款基于SolidWorks開發的小工具，主要功能是生成鏈條、鏈條裝配、生成鏈輪1、生成鏈輪2等等，只要輸入相關的參數即可，軟件上方的數據區，下方是圖形區，需要的網友可以進行swp鏈輪設計工具下載使用。

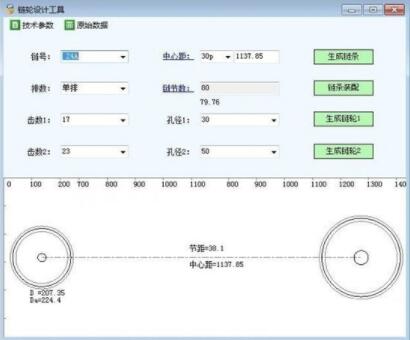

swp鏈輪設計工具下載和具體使用方法圖一

鏈輪設計工具官方版是為SolidWorks用戶打造的一款鏈條快速生成插件，使用此插件用戶可以快速生成鏈輪、鏈條、鏈條裝配體等工具，能夠提高工作效率，方便用戶更好的工作。

1、快捷鍵的使用

用過CAD的小伙伴都知道，快捷鍵的使用對工作效率的影響是很大的，雖然SolidWorks的快捷鍵沒有CAD豐富，但是我們可以進行快捷鍵自定義設置。點擊工具——自定義——鍵盤。找到我們常用的命令，對其設定自己的快捷鍵。工作效率自會暴增

2、鼠標筆勢的使用

跟快捷鍵一樣，鼠標筆勢是SolidWorks工作的快捷鍵，在零件，草圖，裝配體，工程圖都有應對不同的快捷鍵。點擊工具——自定義——鼠標筆勢。也可以進行自定義設定，建議使用8筆勢的。

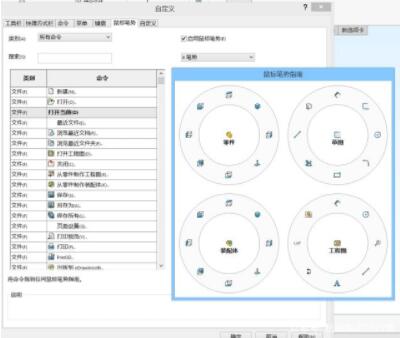

swp鏈輪設計工具下載和具體使用方法圖二

3、只能配合

在裝配體環境中，我們要學會運用智能配合去提升效率，常見的軸和孔兩個圓柱面配合，按住Alt 鍵，鼠標拖動需要配合的一個面移動到另一個面，就可以自動添加同心配合關系。選中圓的邊線移動到另一個平面，會自動添加同心+重合兩個配合關系。

4、隱藏/顯示零部件

隱藏/顯示零部件普通做法是在設計樹上選中之后右鍵找到眼睛圖表點擊隱藏或者顯示，而高手的操作是直接把鼠標放在工作區要隱藏的零部件處，敲下鍵盤快捷鍵Tab，就可以了，相反，要想顯示，就把鼠標放到零部件處，按住Shit+Tab可以顯示零部件。如果有多個被隱藏了，想一次性顯示出來，按住Ctrl+Shit+Tab，再用鼠標左鍵去選擇要哪個顯示就行了。

5、透明零件選擇

在裝配體為了方便觀看，我們會選擇性的改變一些零件的透明度，透明度更改后，軟件會優先選擇沒有更改透明度的零件，這個時候我們只要按住Shit鍵就可以選中透明化的零部件了，是不是很實用。

6、上色草圖輪廓、修復草圖、草圖合法性

勾選草圖工具里面的上色草圖輪廓，可以快速直觀的檢查所畫的草圖是否封閉；修復草圖可以快速幫助我們查看草圖微小交叉或者不合理的地方，還可以調整顯示縫隙的大小。

swp鏈輪設計工具下載和具體使用方法圖三

如果上面兩個方法都不能找到草圖錯誤的地方，那我們就要使用草圖工具里面的草圖合法性來檢查我們的草圖是否正確了，對于復雜的草圖，靠肉眼放大細節去尋找錯誤的效率是很低的，我們要善于運用工具去提高效率。

7、拖動工程圖視圖

在工程圖環境中，想要拖動視圖調整位置，我們需要選中視圖，把鼠標移到視圖虛線框處才方便拖動，而高手都是按住Alt鍵就可以隨便拖動了。

各位學習SolidWorks的伙伴們學會了這些常用的技巧，也就掌握了swp鏈輪設計工具下載的使用技巧，不值得留念，然后記得給個關注哦~
