鏈輪設計工具是一款非常優秀的專業免費鏈條快速生成插件，鏈輪設計工具為大家提供設計參數、生成模型、張緊與故障模塊，鏈輪設計工具官方版界面美觀大方，功能強勁實用，使用起來簡單便捷，參閱有關標準，自動在邁迪鏈輪設計工具最新版中生成鏈輪、鏈條，從而有效節約繪圖時間，提升設計效率，小編下面給大家說說怎么使用吧，希望可以幫助到大家。

鏈輪設計工具官方版是為SolidWorks用戶打造的一款鏈條快速生成插件。使用此插件用戶可以快速生成鏈輪、鏈條、鏈條裝配體等工具，能夠提高工作效率，方便用戶更好的工作。

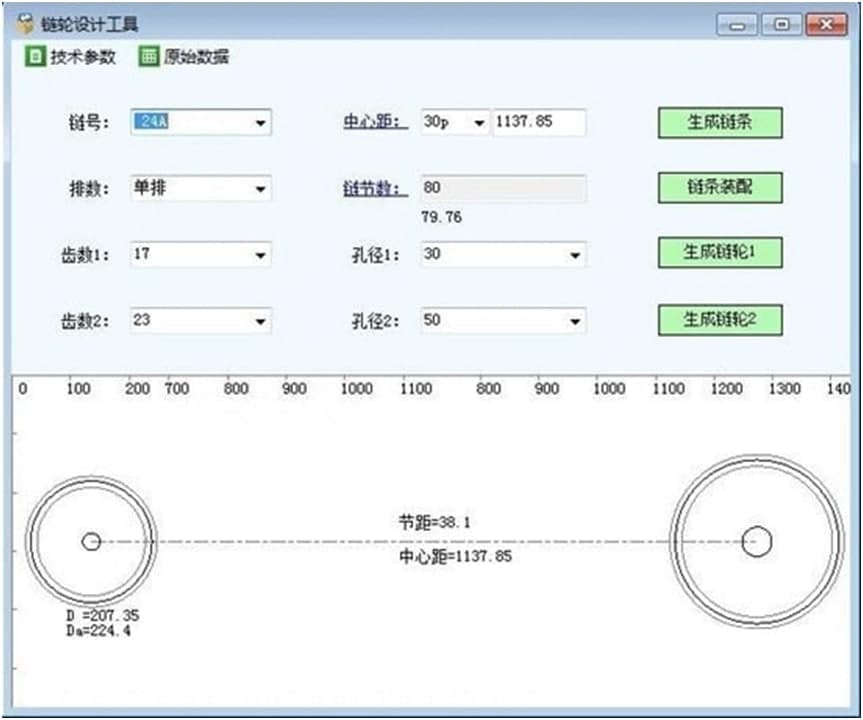

鏈輪設計工具安裝使用圖1

鏈輪

鏈輪是一種帶嵌齒式扣鏈齒的輪子，用以與節鏈環或纜索上節距準確的塊體相嚙合；鏈輪被廣泛應用于化工、紡織機械、自動扶梯，木材加工，立體停車庫，農業機械，食品加工、儀表儀器、石油等行業的機械傳動等。

鏈輪的齒形

鏈輪齒形必須保證鏈節能平穩自如地進入和退出嚙合，盡量減少嚙合時的鏈節的沖擊和接觸應力，而且要易于加工；它是由三段圓弧aa、ab、cd和一段直線bc構成，簡稱三圓弧-直線齒形；齒形用標準刀具加工，在鏈輪工作圖上不必繪制端面齒形，只需在圖上注明“齒形按3RGB1244-85規定制造“即可，但應繪制鏈輪的軸面齒形，其尺寸參閱有關設計手冊。

鏈輪結構

小直徑鏈輪一般做成整體式，中等直徑鏈輪多做成輻板式，為便于搬運、裝卡和減重，在輻板上開孔。大直徑鏈輪可做成組合式，此時齒圈與輪芯可用不同材料制造，例如C45，不銹鋼等材料。

鏈輪材料

鏈輪材料應保證輪齒有足夠的強度和耐磨性，故鏈輪齒面一般都經過熱處理，使之達到一定硬度。

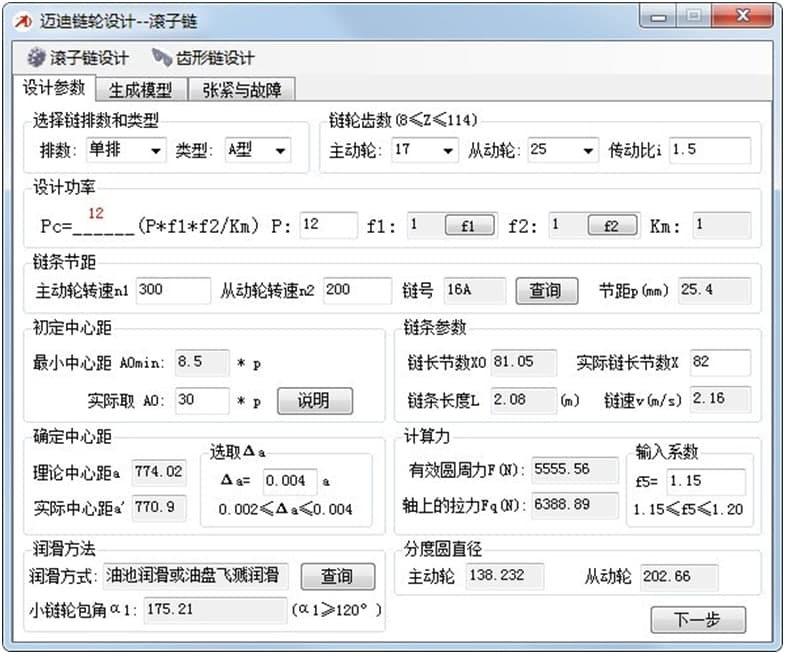

鏈輪設計工具安裝使用圖2

在本站下載邁迪鏈輪設計工具最新版解壓該軟件、

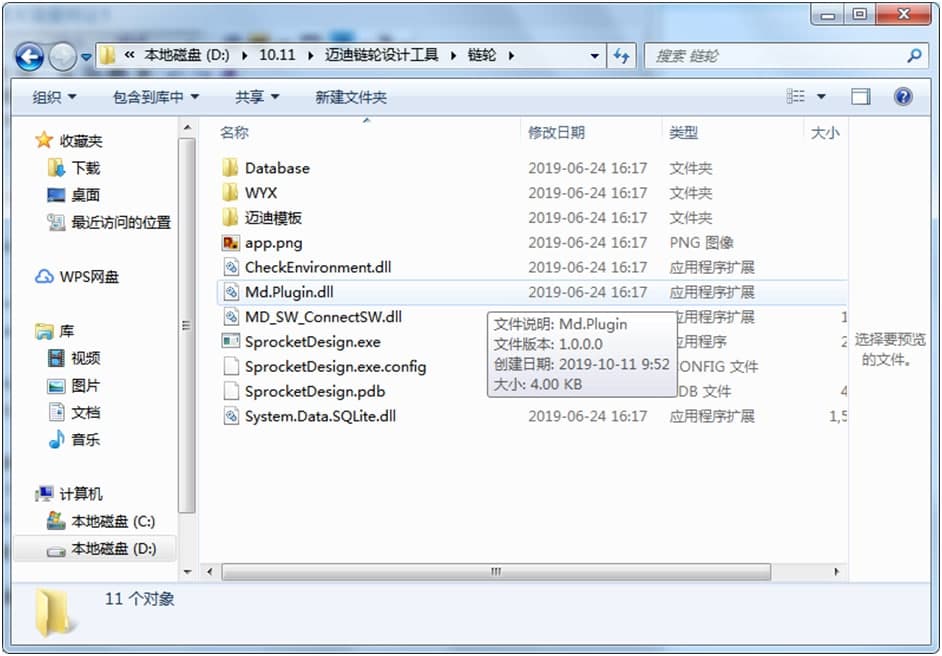

鏈輪設計工具安裝使用圖3

運行“EXE.文件”

鏈輪設計工具安裝使用圖4

1.選擇導向形式，分為“外導”和“內導”

2.指定鏈輪齒數，確定傳動比。

3.輸入功率P，選擇工況系數f1（同滾子鏈），然后自動計算出設計功率P。

4.輸入鏈速n1，程序會自動計算出n2，并列出可供選擇的鏈號和節距（鏈號和節距是對應的）。

5.查詢“額定功率P0”：單擊【查詢】，打開“寬度b=1mm“時的額定功率曲線圖”窗口。此窗口自動找到P0的值（用紅線標出），您只需單擊【確定】退出該窗口即可。
