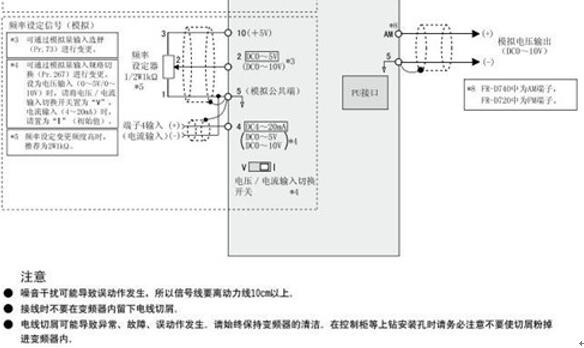

圖一 變頻器要如何設置和接線，才能通過按鈕改變頻率

首先通過按鈕設置頻率要區分是用操作鍵盤上的按鈕還是外接的按鈕。

如果是操作鍵盤上的按鈕來設置頻率的話只需要把頻率指令來源設為（鍵盤設定）就可以了，這樣就能通過鍵盤上的數字修改鍵（▲增加▼減小）來設置頻率。

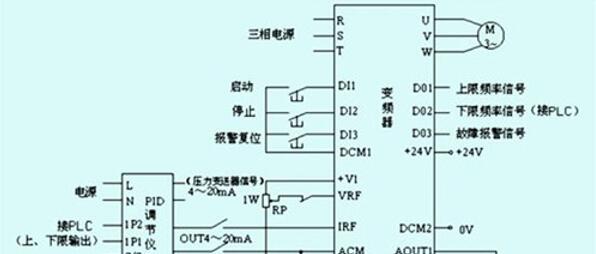

圖二 變頻器要如何設置和接線，才能通過按鈕改變頻率

如果通過外接按鈕修改頻率就需要準備兩個常開觸點的按鈕，三段控制線。用一條線把兩個按鈕連起來作為公共端接到變頻器主板上的數字輸入公共端COM（有的變頻器廠家命名是DCM），第二條線把增加按鈕的常開觸點的另一個點和變頻器數字輸入端子X1（有的命名是MI1）連起來，第三條線把減小按鈕的常開觸點的另一個點和變頻器數字輸入端子X2（有的命名是MI2）連起來。然后在變頻器上設置找到X1，X2端子功能選擇的菜單，把這兩個端子分別設置為頻率設定遞增UP和頻率設定遞減DOWN就可以了。對于通用變頻器來說，利用它的數字輸入，通過外接按鈕即可。這里本人用匯川380通用變頻器給提問者和頭條上有需要了解的閱讀者們說說，見下圖所示。

由于出廠的變頻器都是面板操作控制(在面板上進行開/關、頻率上升、頻率下降、點動、故障復位等)，此時要通過按鈕及接線來控制速度加減(注意:所用按鈕都是利用常開觸點)。那么就必須將命令源進行更改，例如匯川380變頻器的基本功能中，按三級菜單進入功能碼選擇，F(xiàn)2-02是命令源選擇；設定范圍有三個選擇，0、1、2，出廠的面板操作命令已近為0，那么現在可以改成“1”即可，還有一個“2”是485通信命令通道，這里暫時沒有用，而不管它。

采用的是5個按鈕進行控制；分別是“正轉運行”、“反轉運行”、“故障復位”、“速度加”、“速度減”。

匯川380變頻器的F4組輸入端子有12個端子輸入，除F11不能改變其50個命令，它僅僅只是改變兩線式、三線式；其它的都能夠改變。例如：

0:無功能

1:正轉運行 FWD 或運行命令

2:反轉運行 REV 或正反運行方向

(注:設定為1、2時，需配合 F41 使用，詳見功能碼參數說明)

3:三線式運行控制

4:正轉點動(FJOG)

5:反轉點動(RJOG)

6:端子UP

7:端子 DOWN

8:自由停車

9:故障復位( RESET)

10:運行暫停

11:外部故障常開輸入

12:多段指令端子1

13:多段指令端子2

14:多段指令端子3

15:多段指令端子4

16:加減速時間選擇端子1

17:加減速時間選擇端子2

18:頻率源切換

19: UP/DOWN 設定清零(端子、鍵盤)

20:運行命令切換端子

21:加減速禁止

22:P/D 暫停

23:PLC 狀態復位

24:擺頻暫停

25:計數器輸入

26:計數器復位

27:長度計數輸入

28:長度復位；等等。

在使用安裝時注意將變頻器的接線端子中的OP與24V用導線給它們兩個端子短接。

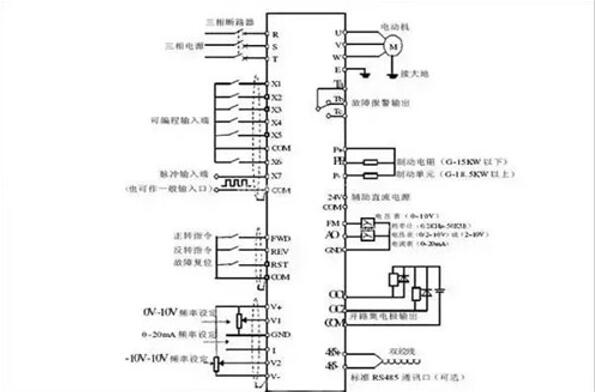

圖三 變頻器要如何設置和接線，才能通過按鈕改變頻率

通過上述接線就可以用外部按鈕來實現一些功能操作了。不過用于控制電機還有許多參數需要設置，包括對電機進行“自學習”、最大頻率、加減速度、停車方式等等。

變頻器里面的學問很深，必須在使用時，仔細閱讀它的使用說明書，項目太多無法全部記憶猶新，得看它的功能碼、名稱、設定范圍及出廠缺省值。
