中學電路虛擬實驗室是一款針對中學物理教學的電路實驗工具，為中學電路仿真模擬軟件，能象真實實驗一樣隨意連接試驗元件和導線，有領先的畫標準電路圖功能，是中學電路教學與學習的好工具，能增強中學生學習興趣和效率，也可用于幼兒啟蒙教育或作益智游戲。中學電路虛擬實驗室軟件運行環境支持WinXp、Win2003、WinVista、Win 7，有需要的朋友可以來下載相對應的版本使用！

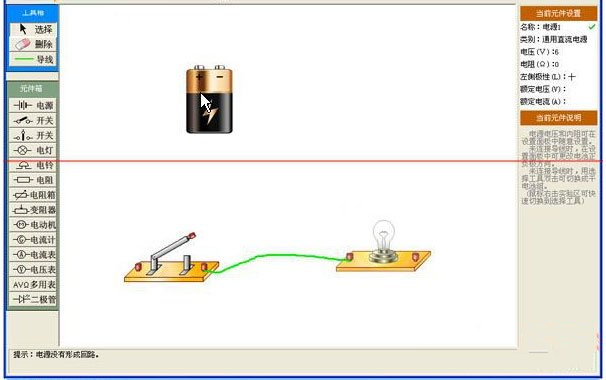

電路實驗 圖一

【軟件功能】

1、支持任意結構的單電源串聯并聯電路以及各種復雜電路的實驗模擬

2、操作簡單自然，效果逼真，近似于真實實驗

3、支持任意放置、移動、刪除、添加試驗元件或導線，能任意修改元件的參數設置，能隨意顯示和隱藏元件標簽，能隨意控制元件參數顯示和隱藏，能畫任意彩色的導線，能保存實驗、打開原來實驗、導出圖象、畫出電路圖等等

電路實驗 圖二

【軟件特色】

1、經典實驗：包含初中物理教材所有實驗，設定好操作步驟，只需要按照操作說明完成的實驗。

2、DIY實驗：該區域是自己想完成什么實驗，就可以在這里選擇相應的工具和器材完成相應實驗。

3、快速導航區：可以快速的在導航區選擇并前往已有實驗區域，完成實驗。

4、搜索區：可輸入實驗關鍵字，進行搜索。

5、覆蓋廣泛：涵蓋了初中中物理所有實驗。

6、完全模擬仿真：逼真的器材及實驗過程，從實驗開始到結束，完全模擬真實實驗環境。

7、創新性的實驗器具：不僅可以完成教材中存在的實驗，更可以根據儀器自主性探究學習。

8、移動實驗室：不僅支持電腦操作，更支持平板電腦等移動終端，真正實現多終端支持。

電路實驗 圖三

【使用方法】

1、放置元件

如果元件箱中的某元件按鈕沒有呈按下狀態，可先單擊此元件按鈕使之呈按下狀態；如果某元件按鈕已呈按下狀態，可直接移動鼠標到實驗區，這時鼠標指針呈“┼”圖形，在將要放置元件的地方單擊，在單擊處會顯現要放置的元件，只要元件箱中的元件按鈕呈按下狀態，可連續放置元件。如果想終止元件放置，可鼠標右擊實驗區切換為選擇工具。

2、切換電源類型

當電源未連接導線時，使用選擇工具（用鼠標右擊實驗區空白處可快速切換到選擇工具）雙擊電源就可以在通用直流電源或干電池組之間隨意切換。如果想切換已連接導線的電源，則需先刪除或挪開與此電源連接的導線才能切換。 干電池組節數可在設置面板中設置。

3、切換電源正負極方向

當電源未連接導線時，使用選擇工具（用鼠標右擊實驗區空白處可快速切換到選擇工具）點擊實驗區中的電源，再點擊設置面板中的“左側極性”的“+”或“-”即可改變電源的正負極方向。如果想切換已連接導線電源的正負極方向，則需先刪除或挪開與此電源連接的導線才能切換。切換發光二極管正負極方向跟切換電源正負極方向方法相同。

4、連接導線

程序只允許用導線連接元件接線柱，不允許用導線去連接導線，也不允許用導線去連接多用表表筆（只可用表筆去接觸導線端頭）。連接導線方法：先單擊工具箱中的導線工具 ，然后移動鼠標到實驗區，這時鼠標指針變成“┼”圖形，點擊元件的接線柱，然后移動鼠標，導線即按鼠標移動軌跡顯現，當鼠標移動到另一元件接線柱時，再次點擊接線柱即可完成兩個接線柱間的導線連接。在連接導線中途右擊鼠標可取消本次導線連接。只要導線工具按鈕呈按下狀態，可連續連接導線。若想取消導線工具，可在非連線時右擊實驗區（或在連線時兩次右擊實驗區）切換為選擇工具。程序設定在一種情況不能連接導線：當三接線柱的電表的其中一個正極接線柱連有導線時，另一個正極接線柱不允許再連接導線，只有刪除此正極接線柱的導線后才能在另一個正極接線柱連接導線。畫導線過程中也可以在空白區點擊生成只有一端連接元件的游離導線。想畫彩色導線可在畫導線狀態下點擊右下角的導線顏色條再畫導線。
