核心提示：Excel圖表三級聯動如何實現？一起看看吧！

一在校生暑期到某商場總部參加社會實踐，商場領導交給他一個看似簡單的任務——用圖表聯動的方式統計空調的銷售情況。這讓自以為熟悉Excel的學生犯了難。其實用Excel和水晶易表結合，問題就簡單多了。

具體任務：要將各商場各品牌空調1月～6月的銷售情況用圖表進行展示。當點擊折線圖相應月份時，柱形圖就會按月統計出各店的所有品牌空調銷售情況;當點擊柱形圖中相應柱形時，餅圖中就會按月統計出相應商場各個品牌空調的銷售情況。

Excel圖表三級聯動如何實現

Excel圖表三級聯動如何實現圖一

1. 基礎數據準備

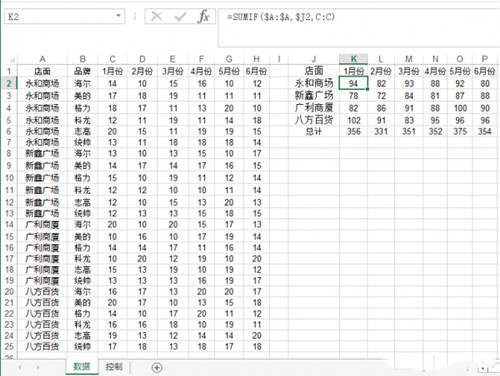

圖表使用前，數據要備好。在Excel“數據”工作表中，要想計算出各個店面1月～6月份所有空調的銷售情況，可在J1:P1輸入相應字段，在J2:J6輸入店面名及總計;在K2單元格輸入“=SUMIF($A:$A，$J2，C:C)”，向右下方向拖動填充到P列第5行;在K6單元格輸入“=SUM(K2:K5)”，拖動填充到P6。再添加一個名為“控制”的工作表用來存放臨時數據。

Excel圖表三級聯動如何實現

2. 制作基本圖表

數據準備完成后，就該制作所需要的圖表了。運行SAP BusinessObjects Dashboards(水晶易表)，新建一個空模型，點擊“數據→導入”菜單(或工具欄上的“導入電子表格”按鈕)，導入準備好的數據表格。先添加標題，點擊窗口左邊的“部件”，拖動“飾圖和背景”中的“背景”、“文本”中的“標簽”部件到畫布，調整好它們的位置關系及大小;選中標簽部件，在右邊的“常規”屬性中輸入標題內容，在“外觀”屬性中標簽進行必要的修飾;添加“選擇器”部件中的3個組合框部件，調整好它們的位置;拖動“統計圖”部件中的折線圖、柱形圖、餅圖及1個標簽部件到畫布，調整好它們的大小及位置關系;選中標簽部件，輸入有關操作說明的內容，并對標簽進行修飾。

Excel圖表三級聯動如何實現

3. 圖表交互性設置

所需部件基本上都添加到畫布中了，接下來對各個部件進行交互性設置。部件的設置，需要選中它們，利用右側的各個屬性面板進行操作。

折線圖設置。在“常規”屬性中輸入統計圖標題，數據處選擇“按系列”，單擊“+”，“值”處選擇數據表中的K6:P6，“類別標簽”處選擇數據表中的K1:P1;在“插入”屬性中，勾選“啟用數據插入”，“插入類型”處選擇“位置”，“系列”處選擇“系列1”，“目標”處選擇控制表中的A2;在“外觀”屬性中，選擇“系列”選項卡，系列形狀設置為星形，填充色為桔黃。

Excel圖表三級聯動如何實現

柱形圖設置。同上輸入統計圖標題，數據處選擇“按系列”，單擊“+”，“值”處選擇數據表中的I2:I5，“類別標簽”選擇數據表的J2:J5;在“插入”屬性中，勾選“啟用數據插入”，“插入類型”處選擇“行”，“系列”處選擇“系列1”，“源數據”選擇數據表中的J2:J5 ，“目標”處選擇控制表中的A1。

餅圖設置。輸入統計圖標題，數據“值”選擇控制表中的L2:L7，“標簽”選擇控制表中的D2:D7。

Excel圖表三級聯動如何實現

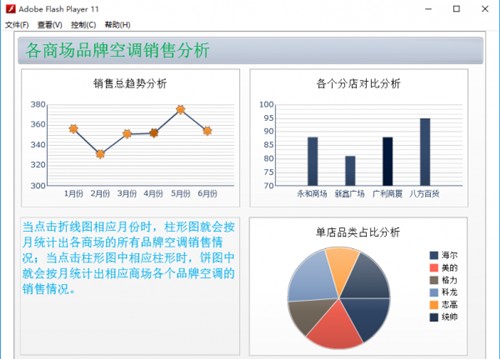

Excel圖表三級聯動如何實現圖二

4. 組合框交互性設置

要想使3個圖表具有良好的交互行為，還需要對畫布中添加3個組合框并進行必要的設置。

選中組合框1，在“常規”屬性中，“標簽”選擇數據表中的A2:A25，“數據插入”處選擇“系列1”，插入類型選擇“過濾的行”，“源數據”選擇數據表中的A2:H25，“目標”選擇控制表中的C2:J13;在“行為”屬性中，選擇“常用”選項卡，選定條目的類型處選擇“標簽”，條目選擇控制表中的A1。
