社會的發展，科技的進步，人們生活水平提高，工作和生活中越來越離不開電腦，電腦是由軟件、系統、程序等組成，如果想要更好的去使用電腦，那么我們應該去學習這些知識，今天小編就帶領大家學習TP-LINK WR740N V3/V4無線路由器 TTL刷機方法。

本經驗為TP-LINK WR740N V3/V4無線路由器變磚了之后，利用USB轉TTL線刷機的經驗，不敢獨享，特此分享給大家。

這個經驗與其它能從網上看到的一些方法有些個別不一樣的地方。我這個路由器是先由原廠固件刷機成為DD-WRT，然后刷成OpenWRT，然后想刷回原廠固件試一試，用dtm ****** fireware命令顯示報錯，重啟路由器后不能進入，只有最左邊和最右邊的等亮，不斷的重啟，意味著變成磚頭了。

改造TP-LINK WR740N V3/V4無線路由器觀察原來的電路板，注意標記（GND，TP4和TP5）。

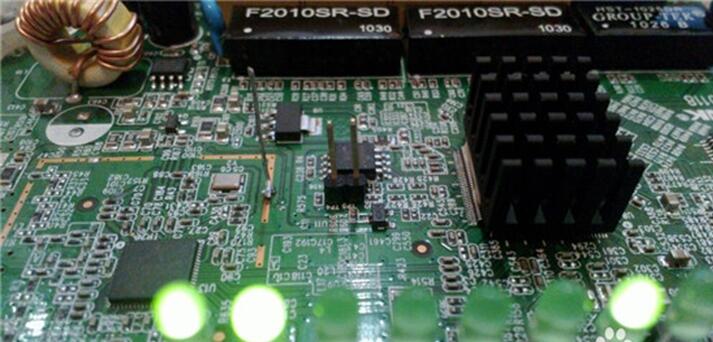

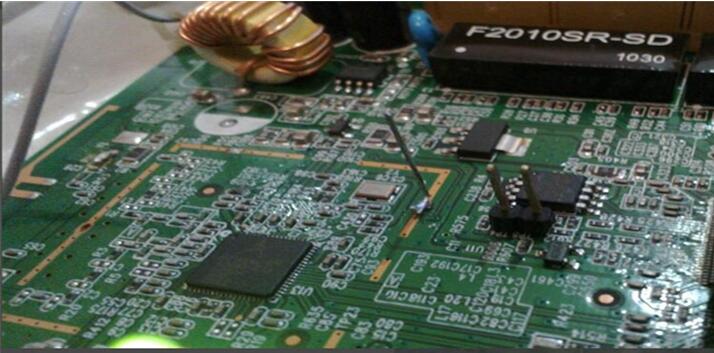

這是加裝了利于插杜邦線的電路板：

TP-LINK WR740N V3/V4無線路由器 TTL刷機教程圖1

TP-LINK WR740N V3/V4無線路由器 TTL刷機教程圖2

電腦安裝tftp32，設置tftp32服務器 請將電腦網卡ip設置成為192.168.1.100，為什么要設置成這個ip呢，是因?yàn)槁酚善髂�認tftp服務器的ip為192.168.1.100，即即將設置tftp服務器的ip地址。也可以在后面設置成其它同一網段內的ip也可以，100可以改小于254的數值，這要涉及到后面用命令來改路由器內的設置，沒有必要，直接就設置成192.168.1.100即可，最好將子網掩碼255.255.255.0和網關192.168.1.1一起設置好。 安裝啟動tftp32軟件，查看192.168.1.100是否在ip列表之內。沒在也不要緊。

電腦安裝USB轉TTL串口線驅動程序 此處特別要注意，現階段windows8.1無法啟動串口，驅動程序有問題。我在此處浪費了很多的時間，最后還是狠心重新安裝windows XP了。 連接USB轉TTL小板。

電腦安裝sscom32串口調試工具 這個比較簡單，是單文件程序。安裝好后，插入U(xiǎn)SB轉TTL版，可以點串口列表，可以看到串口如COM4，波特率設置為115200，其余不變，此處可以點“打開串口”，在最下列輸入“tpl”待用。

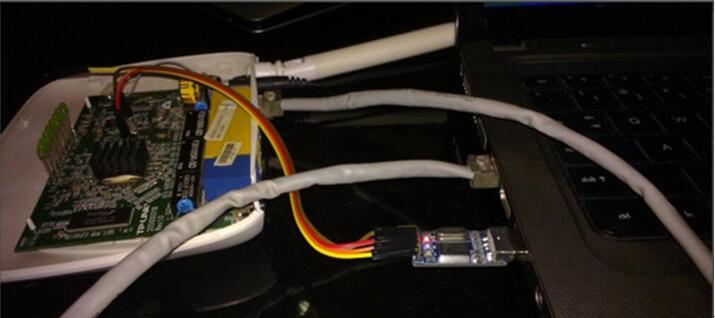

USB轉TTL的線連接路由器電路板

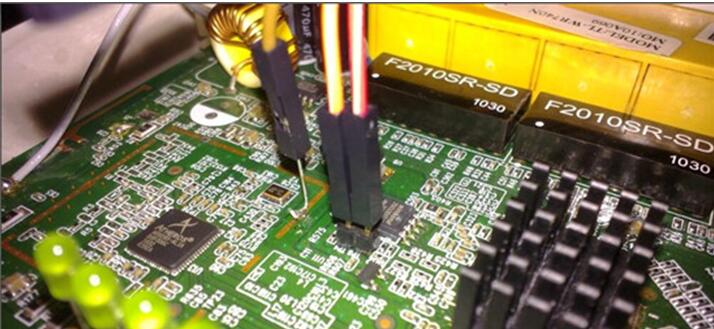

利用杜邦線連接改造好的路由器電路板，只連接GND，RX，DX，如果后續不能發送命令，可以調換RX和DX試一試。

TP-LINK WR740N V3/V4無線路由器 TTL刷機教程圖3

TP-LINK WR740N V3/V4無線路由器 TTL刷機教程圖4

TP-LINK WR740N V3/V4無線路由器 TTL刷機教程圖5

TP-LINK WR740N V3/V4無線路由器 TTL刷機教程圖6

方法/步驟2

路由器Lan口插入網線連接電腦，路由器開機。

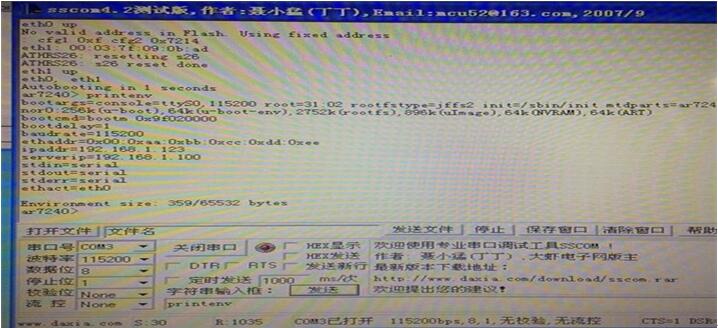

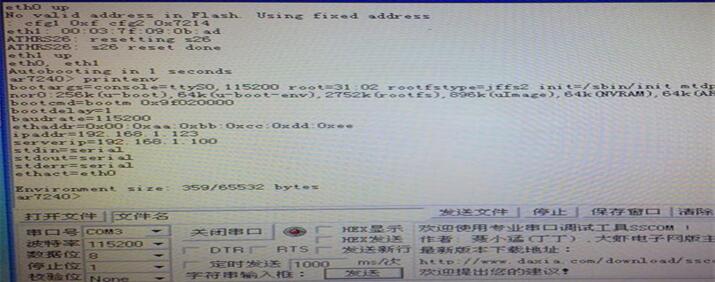

在sscom32串口軟件里面可以看到啟動信息，將“tpl”發送出去，阻止路由器不斷重啟，進入命令狀態，形如“ar7240>“：

TP-LINK WR740N V3/V4無線路由器 TTL刷機教程圖7

TP-LINK WR740N V3/V4無線路由器 TTL刷機教程圖8
