XCOM串口調試助手是一款提供免費串行調試功能的軟件，該軟件可以幫助你達到最好的調試效果。 同時，該軟件使用方便，界面清爽，適用于各種調試工作。

使用方法

一、顯示器設置

1.16進制顯示，選中后顯示16進制字節，如果事先接收到數據，數據將自動轉換。 因此，如果接收的數據量較大，轉換會變慢。

2 .顯示模式設置，默認為黑色基礎，綠色。 要使背景為白、黑字體，請選中“白底黑文字”。

3 .在當前串行端口上，選中“RTS”、“DTR”以控制RTS和DTR的輸出。

4 .如果選定“時間戳”選項，則可以與時間戳顯示一起使用。 請注意，如果收到不含“rn”的換行符數據，則會禁用此選項，因為時間戳使用換行符來拆分幀。

5 .接收窗口可以保存任意格式的文件。 默認為txt格式。

6 .單擊“清除接收”按鈕可清除窗口中顯示的內容，并清除發送和接收的字節數。

一、單條發送

1.發送區允許您發送任意字符。

2.支助16進制發送，勾選16進制在發送區內發送的內容為16進制和字符互轉，無需在每次輸入字節時都輸入一個空格，輸入16進制時支持字節自動分割。

3.在發送內容之后，勾選發送新行并將換行回車。

4.支持定時傳送，可自定傳送周期。

5.支持發送任意格式的文件，發送進度可通過下面的進度條查看，可在任何時候終止文件的發送。

6.點擊發送按鈕，或者按快捷鍵“Ctrl+Enter”，就可以發送你想要發送的東西。

7.點擊“清除發送”按鈕，就可以清除發送區的內容，并清除收發字節數。

三、如何使用XCOM串口調試助手？

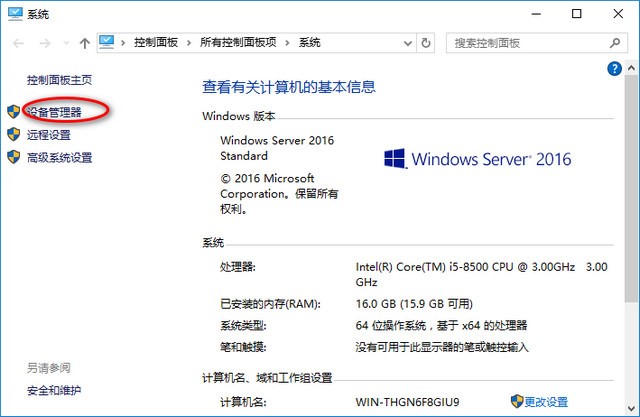

1、在電腦上打開“設備管理器”(單擊右鍵選擇下拉菜單中的“設備管理器”)，查看是否有對應的硬件連接。沒有ch340硬件的話，需要先安裝一個。一旦安裝完畢，就可以進行連接。只要連接正確，就會有結果。

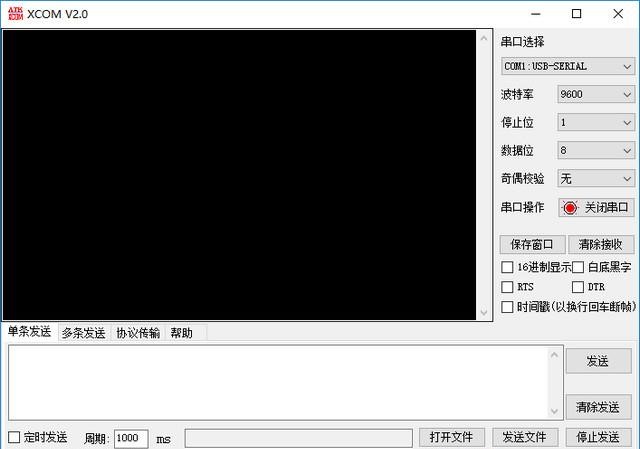

2、開啟XCOM串口調試助手，配置“com”口，與設備管理器上的com口號相對應。

3、設定「波特率」，要與通訊協定一致。此外還有“停止位”等，這些參數大多與通信協議有關，請參考相關規定。但大部分時候，它只配置了“波特率”。

4、配置其它功能參數：如“白底黑字”、“16進制顯示”等，可根據需要進行選擇。設置后打開串口，就可以了。

5、界面簡介：

以上是黑色窗口顯示所接收的數據。

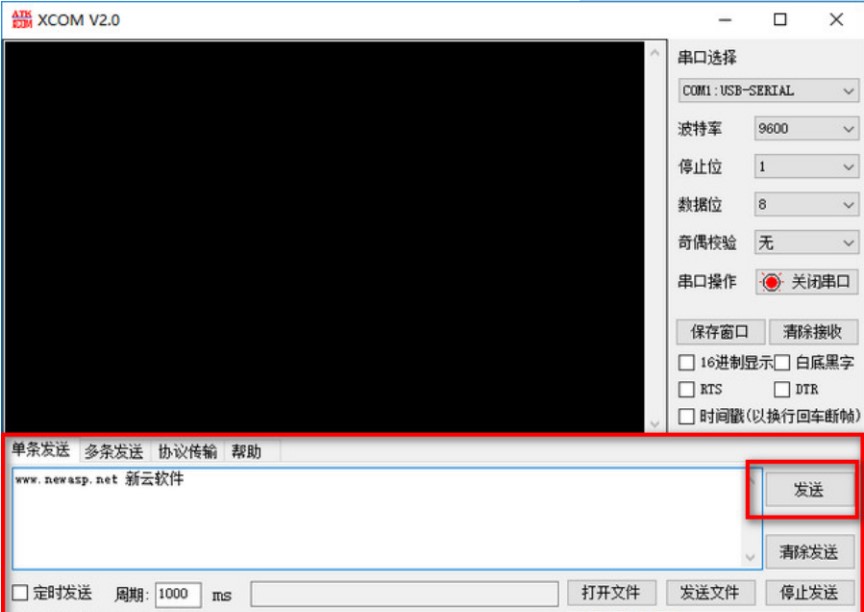

將要發送的數據寫入發送欄，然后點擊發送，注意是否有空格、回車等鍵。

6、上面都設置后，就可以調試串口了。
