鋼構CAD作為CAD輔助工具，其功能強大，能幫助用戶進行各種CAD繪圖操作，有效提高CAD制圖質量和制圖效率。該軟件能為用戶提供鈑金展開樣、硬件說明、拉桿繪制、土建件等功能，滿足用戶對各種CAD輔助功能的需求。

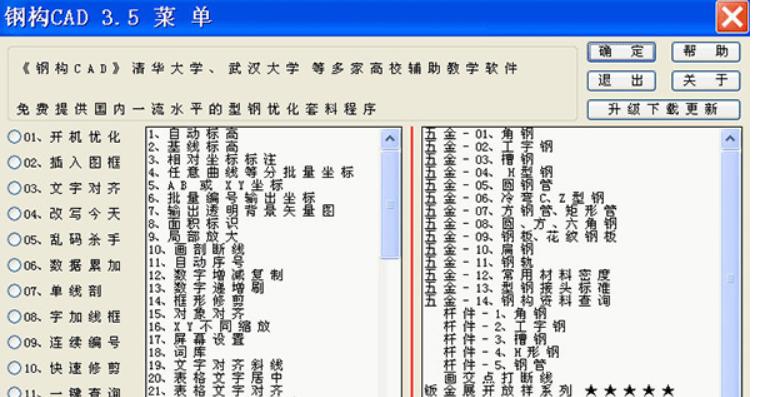

鋼構CAD功能使用圖1

填寫前一版本計劃。

1.中遠期計劃完成情況：

1.1頭部和球體展開；

1.2.擴展式異徑補料三通補料展開；

改進并持續改進以前的版本。

1.圓弧、彎頭、三通等常見的鈑金展開組件，彎頭程序增加了整體料圖，調整了一般其他程序的缺省參數。

3.在硬件手冊中修改2個C型鋼高度數據。

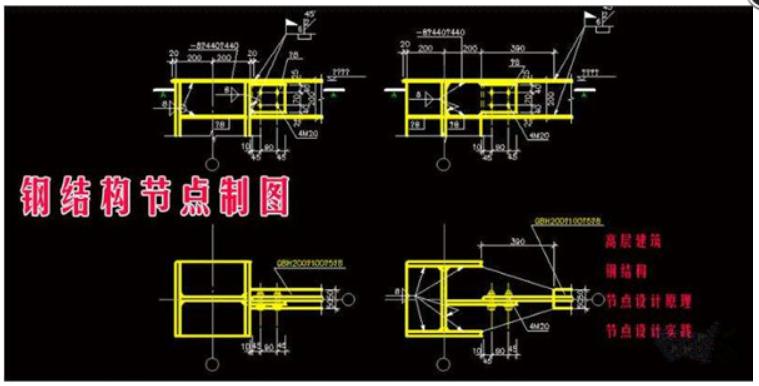

鋼構CAD功能使用圖2

三.新增內容。

A.公共部門。

1.橢圓類圖形畫相正切：可以在任意情況下繪制橢圓和圓形物體的切線。

分散金屬片。

1.橢圓變徑斜切補料：頂?shù)妆砻娉拾霗E圓或半圓形，橢圓或圓形，頂?shù)赘鞑课挥衅�心的傾斜部。左側內容即為半卷所指，半卷為獨立展開異徑補料。等值可能是1到10，10000。

2.熱壓彎管：熱壓彎管與直管交叉，繪制俯視圖.立面圖.展開圖。直筒式展開圖的等分范圍為8-500。

3.一端是2~100個小錐形多通管，另一端是大圓。畫平面圖.單支管道延伸圖.剖面圖。12-10，000相等。

4.橢圓或圓的任何變矩型或長圓型：底部是方形，矩形，或長圓形，頂部為圓形或橢圓。上下距離可以在8-10，000之間，頂部和底部可以任意傾斜或偏心。

5.圓錐交叉99種變化：圓錐和圓錐。設置不同參數的99個變量。

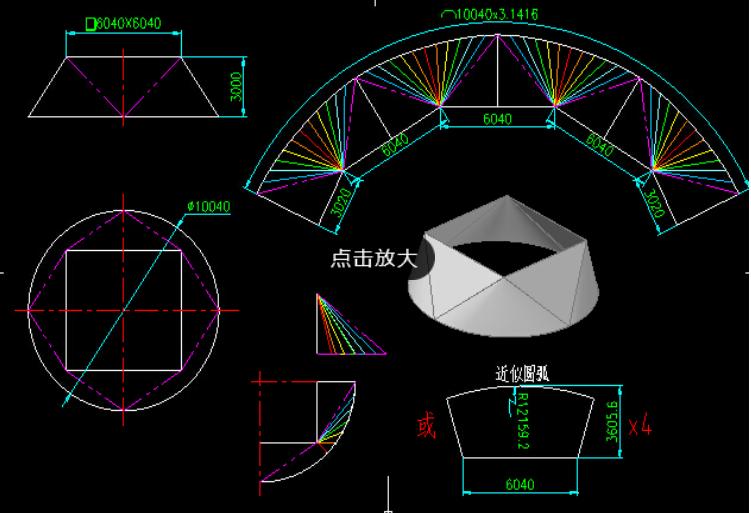

鋼構CAD功能使用圖3

6.頭球狀：在無蓋或有蓋的球形或橢圓形封頭上繪制平面圖，單瓣展開圖，立面圖。

7.全壓封頭：直徑計算11種整料封頭。

8.圓管與封頭球交叉：半球形或橢圓形的封頭與圓管垂直或水平相交。畫出平面及圓形管道延伸圖。
