一款工具集；它包括了設計、查詢、三維模型為一體，使用戶可以快速的進行機械的設置，主要也是面對機械設計人員進行試驗，還集成了許多的功能，包括了這進行設計或者三維軟件的繪圖過程中，進行實時的查詢需要的數據、快速的生成三維模型，可支持進行獨立的試驗，也可以和其他相同類型的軟件進行兼容使用

凱元工具安裝說明指南圖一

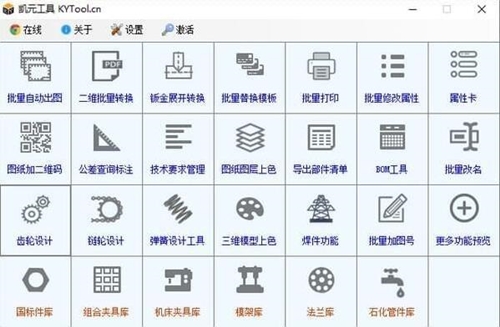

軟件功能

1、批量替換圖框

2、鈑金件批量展開并輸出DWG/DXF，可檢測鈑金件并將其自動展開導出到DWG或 DXF中，可以導出幾何體、隱藏邊框、折彎線、草圖、庫特征、成型工具、邊界框。

3、自動批量出圖

4、批量轉換格式，可將SOLIDWORKS零件、工程圖、裝配體文件轉換為PDF、DWG、 STL、DXF、JPG等格式。

5、批量修改屬性，支持批量修改屬性名稱、屬性值、屬性名稱或屬性值字符串替換，將 屬性在自定義和配置特定中移動，批量添加新屬性、刪除屬性。

6、鏈輪設計工具，選擇鏈號、中心距、排數、孔徑等參數，可在SOLIDWORKS中生成大連輪，小鏈輪、鏈條的三維模型。

7、齒輪設計工具，輸入齒數、模數、旋轉角、壓力角等參數，可在SOLIDWORKS中生成齒輪三維模型。

安裝說明

建議在SolidWorks2012~2017版本中使用，更低版本僅可以使用本軟件的大部分功能。

安裝和使用都要以管理身份運行，尤其是Win8，Win10系統，可以減少錯誤的發生。

如何設為以管理員身份運行：

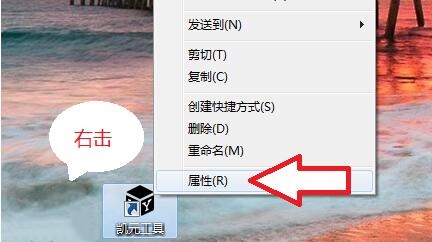

1.在凱元工具和SolidWorks圖標上右擊，在右鍵菜單中點擊“屬性”

凱元工具安裝說明指南圖二

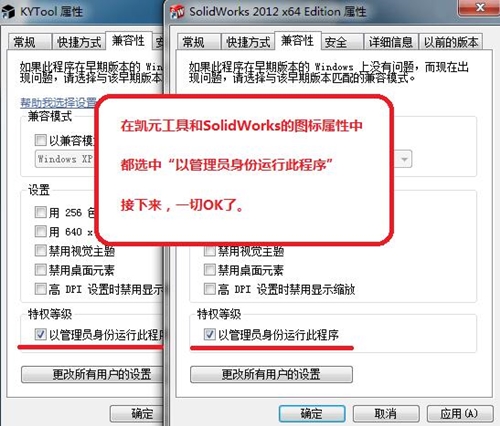

2.在打開的屬性窗口中，點擊“兼容性”頁，選中下方的“以管理員身份運行”點擊【確定】就可以了

凱元工具安裝說明指南圖三

常見問題

問題1：無法安裝，讀取文件凱元工具2017.msi 時出錯，請確認文件是否存在，并且您可以訪問該文件。

解決辦法：下載凱元工具免安裝版2017.5，放到任意目錄使用即可(如果要用插件模式，以管理員身份運行，然后在主窗口的第一個菜單的子菜單中有“在SW中注冊插件”)

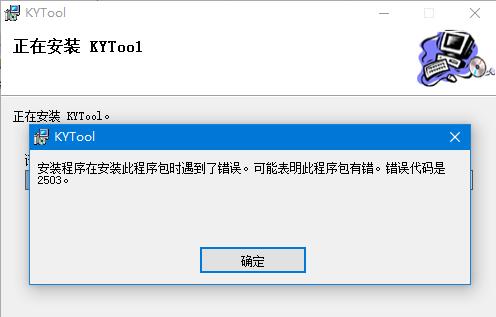

問題2：Win10系統雙擊安裝時出現錯誤：錯誤代碼是2503。錯誤代碼是2502。

凱元工具安裝說明指南圖四

解決辦法：以管理員身份運行安裝，在Setup.exe上右擊，以管理員身份運行。

問題3：安裝時360衛士或殺毒攔截寫入注冊表，導致SolidWorks中沒有KYTool插件菜單和工具欄

解決辦法：先關閉360等殺毒軟件再安裝。

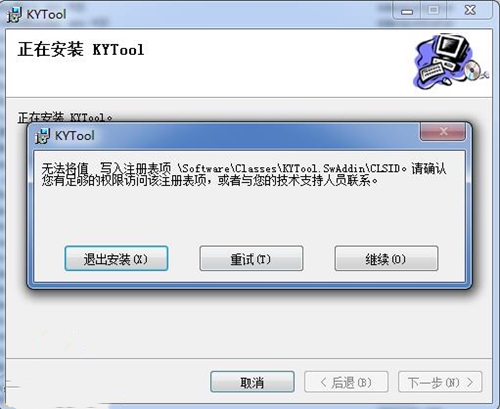

問題4：無法將值 寫入注冊表項\software\classes\kytool.swaddin\CLSID。請確認您有足夠的權限訪問該注冊表項，或者與您的技術支持人員聯系

解決辦法：關閉360安全衛士，關閉殺毒軟件來安裝。

凱元工具安裝說明指南圖五
