定向井設計及計算軟件是一款小巧實用的定向井設計計算輔助工具，定向井設計及計算軟件最新版功能強悍，能夠幫助用戶輕松進行定向井二段式剖面設計、計算、扭方位及防碰預測等操作，定向井設計及計算軟件便捷好用，兼容性強，完美適合win7系統及XP系統。

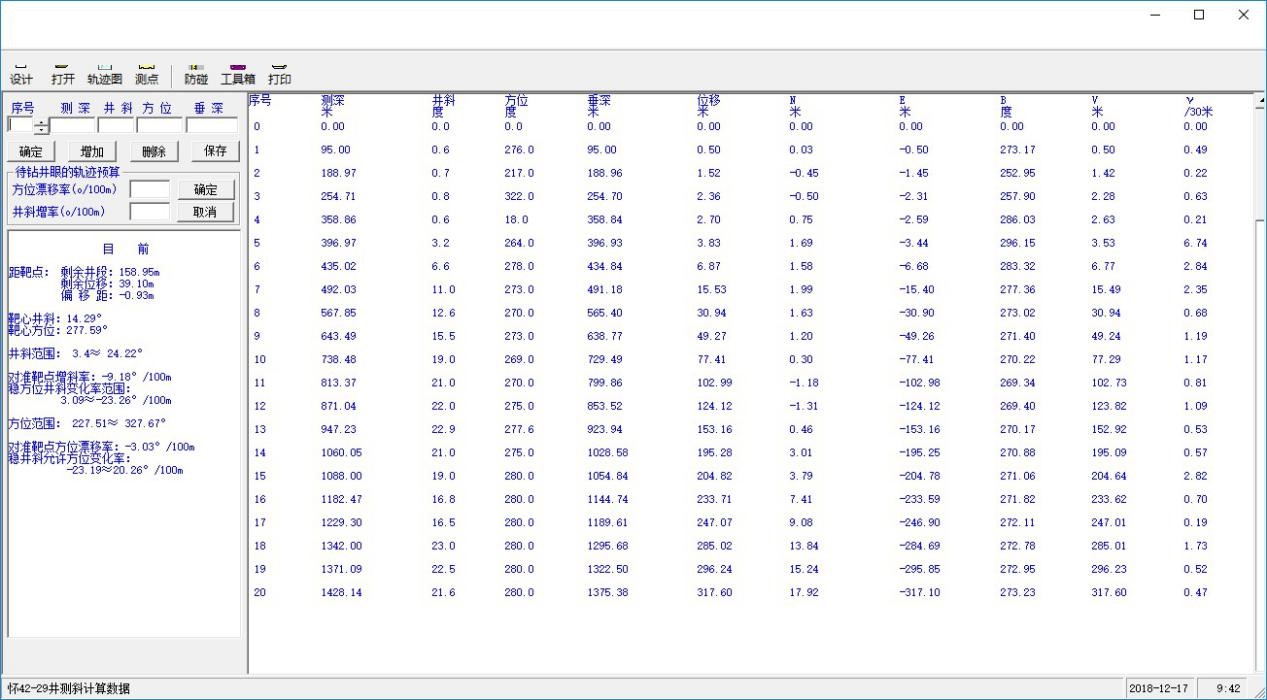

定向井設計及計算軟件綠色版 圖一

1、定向井設計及計算軟件提供的數據很多，支持測深、井斜、方位、垂深查看；

2、支持待鉆井眼的軌跡預算、方位漂移率(o/100m)、井斜增率(o/100m)；

3、可以查看中靶半徑:8.11米、靶點有效位移差值:-6.18米；

4、也能顯示靶點偏移距:-5.25米、靶點縱坐標(x):4056162.97、橫坐標(y):36480820.97；

5、顯示井底縱坐標（X）:4056170.09、橫坐標(Y):36480818.87；

6、可以顯示靶心井斜:14.29°、靶心方位:277.59°、井斜范圍:3.4≈24.22°；

7、可以查看對準靶點增料率:-9.18°/100m，穩方位井斜變化率范圍:3.09≈-23.26°/100m；

8、支持方位范圍:227.51≈327.67°、對準靶點方位漂移率:-3.03°/100m；

9、可以顯示穩井斜允許方位變化率:23.19≈20.26°/100m！

1、定向井設計及計算軟件提供更多的計算功能，相關的參數可以自己輸入；

2、作者也提供一些參考的數據 ，可以打開“懷42-29.wch”設計方案；

3、也可以查看“懷40-29.wch”設計方案的數據，參考作者的案例就可以設計井；

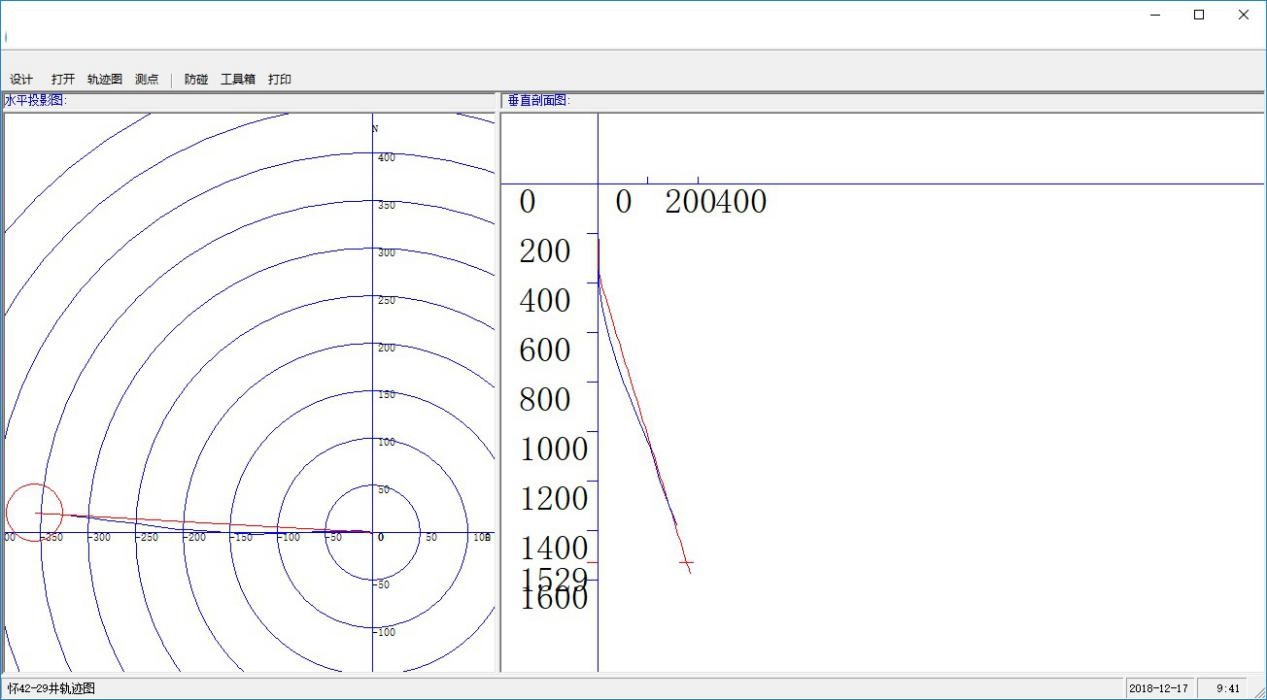

4、支持水平投影圖顯示，在軟件查看井水平圖，查看剖面圖；

5、支持軌跡圖顯示，在圖像上標注井深；

6、支持點測量，可以在軟件查看某個點的深度，可以查看井斜度；

7、軟件的基礎數據可以直接查看，在一個列表查看測試的井深度，查看垂直深度；

8、方位度也可以在軟件顯示，也可以增加新的測試點。

1、下載定向井.exe軟件直接打開使用，你需要以右鍵管理員的身份打開，否則軟件可能出現錯誤

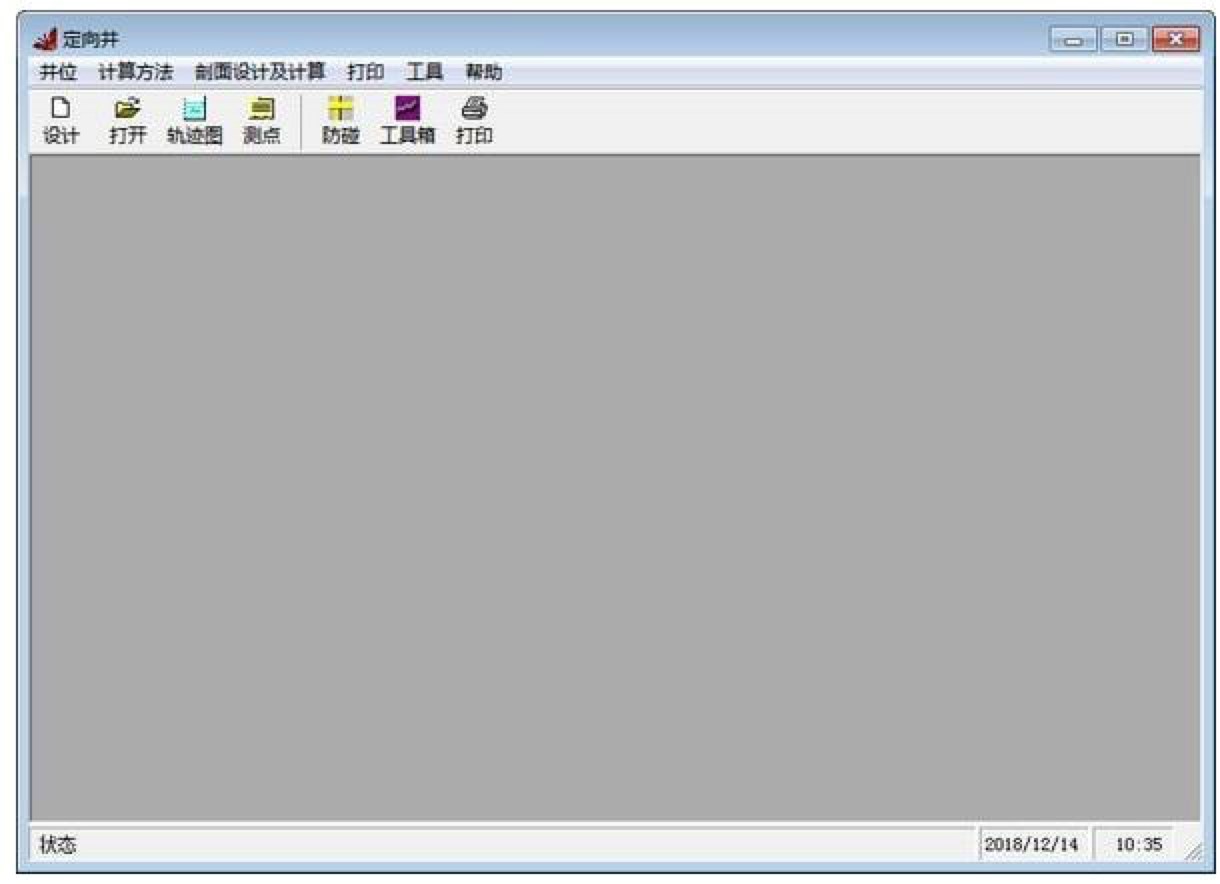

2、打開軟件以后顯示出主頁面，軟件的基本功能都在界面顯示，可以點擊設計功能打開項目

3、提示你輸入井號，這里的名字自己輸入吧，可以在后面選擇單靶井或者是雙靶井

定向井設計及計算軟件綠色版 圖二

4、基本數據輸入界面，提示你設置井組第一口井井口座標基本數據、縱25、橫34

5、提示靶點地理座標設置，在下方輸入坐標就可以了，可以輸入、縱(x1)20、橫(y1)35

定向井設計及計算軟件綠色版 圖三

6、提示你設置本井井口實際座標，根據實際測量的數據輸入就可以了

7、提示剖面設計參數、大門方向、井架拖動距離、磁偏角(東正西負)3.067、造斜率(/100m)15

8、造到井斜、造斜點、增斜率(/100m)3、降斜率(/100m)3、允許半徑30、完井垂深

9、下方是圖像查看界面，你可以點擊查看將圖像加載到軟件查看，顯示垂直剖面圖

定向井設計及計算軟件綠色版 圖四

10、提示測點功能，下方顯示每個點的參數，可以顯示距靶點：剩余井段：158.95m、剩余位移：39.10m、偏移距：0.93m

11、點擊工具箱，可以顯示鉆頭水力參數、井深、泵沖、缸套、容積效率80、比重、1#噴嘴、2#噴嘴、3#噴嘴

定向井設計及計算軟件綠色版 圖五

12、計算法可以選擇平均角法、校正平均角法、弦步法、平衡正切法、正切法

13、提示打印功能，本軟件可以將界面上顯示的數據打印，支持基本數據、測斜數據、剖面圖打印

14、提示剖面設計及計算功能，點擊基本數據就可以在軟件上顯示計算數據，也可以查看測斜數據
