大家好，今天小編給大家介紹一款軟件，CAD查看多窗口是指有時我們可能會碰到需要同時看兩張或者多張圖的時候，那么，在CAD中如何同時多窗口呢?下面小編教大家一些方法。

方法一：

步驟一：多張圖紙時，當我們打開兩張或多張圖時，想同時看到，先把圖紙還原，即不要最大化，先講笨辦法，如果對CAD有點基礎的可直接看第三步；

步驟二：直接把鼠標放在各張圖的角上，當鼠標顯示為兩個向對的小箭頭時，按住鼠標進行拉動就可以調動相應圖紙的大小，也可對各邊進行操作；

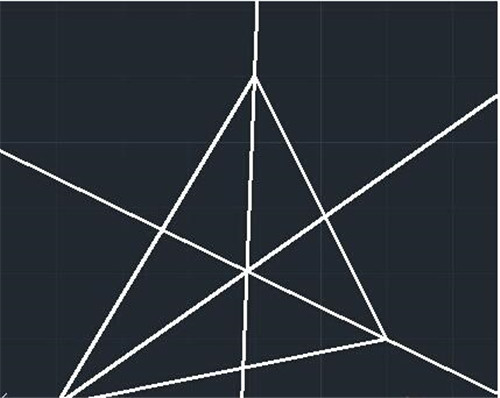

CAD查看多窗口的方法與CAD構造線如何通過三角形中心教程圖1

方法二：

步驟一：菜單欄選 窗口-垂直平鋪或水平平鋪

步驟二：對于同一張圖的多窗口查看，菜單欄選視圖-視口-兩個視口，進行同時查看

步驟三：再選擇水平或者垂直進行排布，現一般顯示屏是寬的，我們可以選垂直；

步驟四：我在圓形的圖紙里又畫了一個方形，然后也進行了兩視口查看，左邊選上了圓，右邊也跟著選中了，可以說明是同一張圖的，而左邊看到的相當于大樣，放大來看，右邊可以針對平面進行查看；

以上就是同時查看多窗口的方法，當然大家還可以根據自己的設計習慣來進行查看。

相關拓展：

CAD中心線是繪圖過程中的參考對象，能夠使設計師更方便快捷的繪制出CAD圖形。那么如何才能快速繪制出中心線呢？接下來小編以浩辰CAD機械軟件為例給大家演示一下操作教程。

CAD中心線：

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【繪圖工具（D）】→【中心線（C）】→【中心線（C）】或輸入“GMCENTLINE”命令，在命令提示下，確定中心線的起點和終點，就可以繪制出如下圖所示的中心線了。

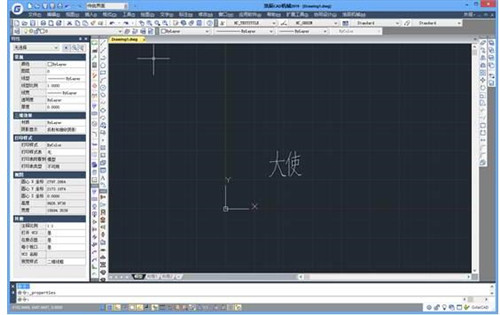

CAD查看多窗口的方法與CAD構造線如何通過三角形中心教程圖2

十字CAD中心線：

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【繪圖工具（D）】→【中心線（C）】→【十字中心線（R）】或輸入“GMCENCROSS”命令，在命令提示下，指定中心點，再指定直徑，就可以繪制出如下圖所示的十字中心線了。

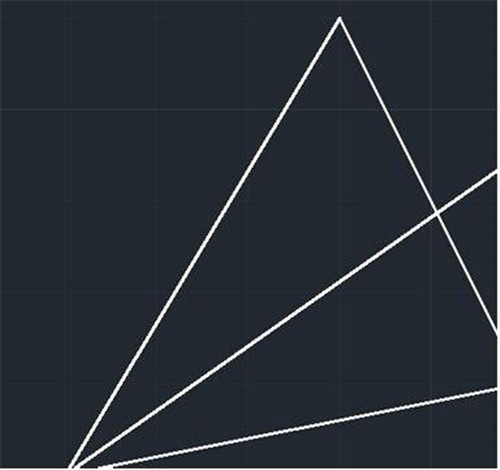

CAD查看多窗口的方法與CAD構造線如何通過三角形中心教程圖3

CAD中心線：圓心標記

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【繪圖工具（D）】→【中心線（C）】→【圓心標記（M）】，在命令提示下，選擇圓、圓弧或者多段線下的圓弧，就可以精確識別圓心位置，如下圖所示。

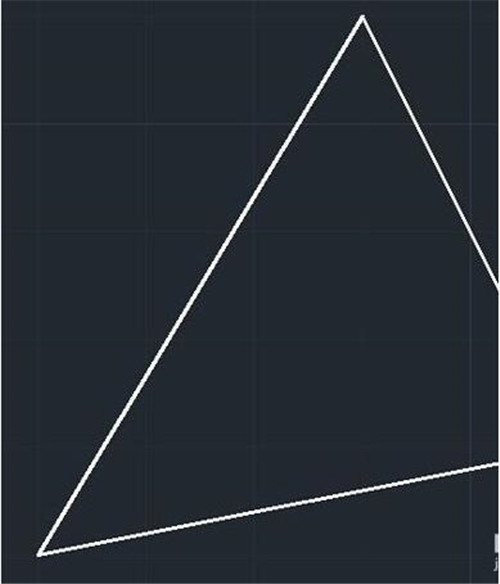

CAD查看多窗口的方法與CAD構造線如何通過三角形中心教程圖4

帶孔的十字CAD中心線

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【繪圖工具（D）】→【中心線（C）】→【帶孔的十字中心線（H）】或輸入“GMCENCRHOLE”命令，按 ENTER 鍵顯示“選擇中心線選項”對話框，如下圖所示：

CAD查看多窗口的方法與CAD構造線如何通過三角形中心教程圖5

指定孔的中心點，如果希望創建一個過孔中心線，必須指定一個孔的直徑值，可以輸入多個直徑值，以“/”符號分隔（例如 //4/6/12）。按 ENTER 鍵，指定插入其他過孔中心線的位置。就可以創建出如下圖所示的中心線。注意 選擇“沒有孔”創建沒有孔的中心線，然后為中心線指定直徑值。

CAD查看多窗口的方法與CAD構造線如何通過三角形中心教程圖6

CAD中心線：其他類型

按照上述方法可以創建出多種中心線，如過角點的十字中心線，過平板的十字中心線，過整圓的十字中心線，帶角度的十字中心線，過孔的十字中心線，兩條直線之間的十字中心線等，如下圖所示。這里就不再一一詳細介紹了，具體步驟可參照《浩辰CAD機械軟件用戶使用指南》。
