NaroCAD項目的目標是基于實體參數化建模的概念開發一個完全成熟且可擴展的 3D CAD 軟件，可與眾所周知的解決方案相媲美。這些功能通過模型關聯性相互關聯，并通過 GUI 公開。通用功能規范中描述了諸如保存、導入之類的通用可用性規范。該軟件可以通過插件和編程接口進行擴展。

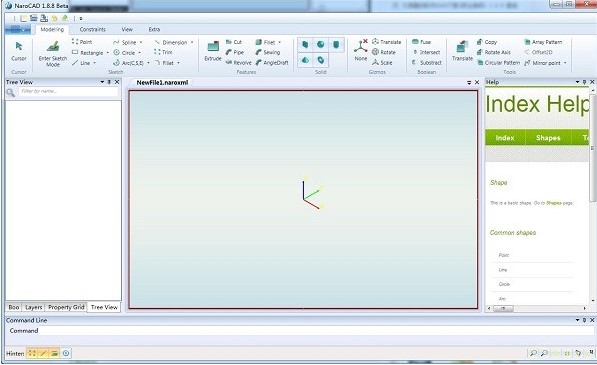

NaroCAD電腦版官方下載尺寸測量圖文教學圖1

今天，我提交了用于拖動拉伸矩形底部和側面的代碼更改：

拖動實體的底部會更新基礎草圖的位置并調整高度，以便實體的頂部保持在其初始位置。拖動邊可調整基線的位置，確保正確保留約束。

在接下來的幾天里，我將測試新功能并修復錯誤。

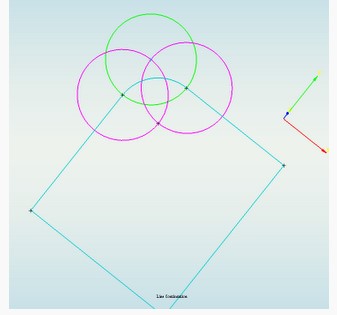

Dimension 工具可以用來獲取已經畫好的直線的長度或者圓的半徑。Measure 工具可以用來獲取任意兩點之間的距離，無論它們是什么形狀。尺寸工具結果仍然顯示，測量結果不顯示：

NaroCAD電腦版官方下載尺寸測量圖文教學圖2

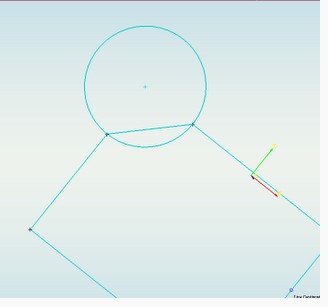

可以使用圓形工具在當前草圖中繪制圓形。圓保持對基礎草圖和用作圓中心的點節點的引用。

可以通過編輯屬性網格中的值或使用編輯手柄之一來修改圓半徑。如果通過單擊鎖定按鈕鎖定了 radius 屬性，則在再次解鎖該屬性之前，拖動手柄不會產生任何效果：

NaroCAD電腦版官方下載尺寸測量圖文教學圖3

在 NaroCAD 中可以繪制三種類型的樣條：簡單、手繪樣條、插值樣條和控制點樣條：

它們繪制在草圖平面上，并且所有定義樣條曲線的點都投影到草圖平面上。樣條節點沒有對草圖的引用，只有對 Point3D 對象的引用，樣條可以拆分或組合。

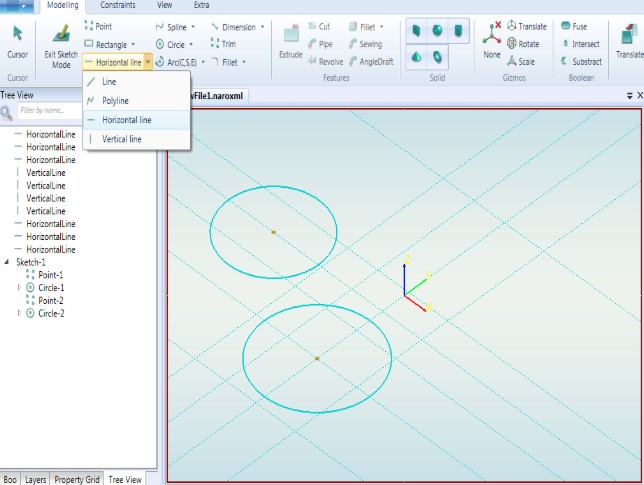

可以從 Line 子菜單添加引導線，它們是顯示在活動草圖中的水平或垂直虛線：

引導線不是草圖的一部分，并且與創建時處于活動狀態的草圖無關。

我們將對此工具進行多項改進：

使用求解器解決方案查找算法的指導方針

改進在與默認平面不平行的平面上繪制的引導線

繪圖時顯示相關坐標

NaroCAD電腦版官方下載尺寸測量圖文教學圖4

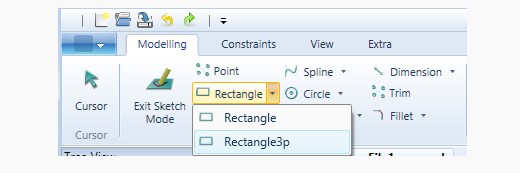

三點矩形工具 (Rectangle3p) 允許我們通過指定矩形的三個角來繪制矩形。

該工具可以在矩形子菜單中訪問：

三點矩形和四線矩形之間的區別在于 Rectangle3p 線不受約束為平行于軸：

NaroCAD電腦版官方下載尺寸測量圖文教學圖5
