億圖網絡圖繪制作軟件是由億圖軟件公司推出的一款專門用來繪制電腦網絡圖的軟件。軟件功能強大,容易上手,幾乎包含所有網絡圖的繪制,例如基本網絡圖,網絡拓撲圖,Cisco網絡圖,機架圖,網絡通信圖,3D網絡圖,AWS圖,等等,可以一定程度上替代Visio。軟件采用拖拽的繪圖方式,界面簡單明了,操作方便,用戶即看即會,無需花費多少時間學習。
步驟一: 打開繪制網絡拓撲圖的新頁面
雙擊打開網絡拓撲圖制作軟件

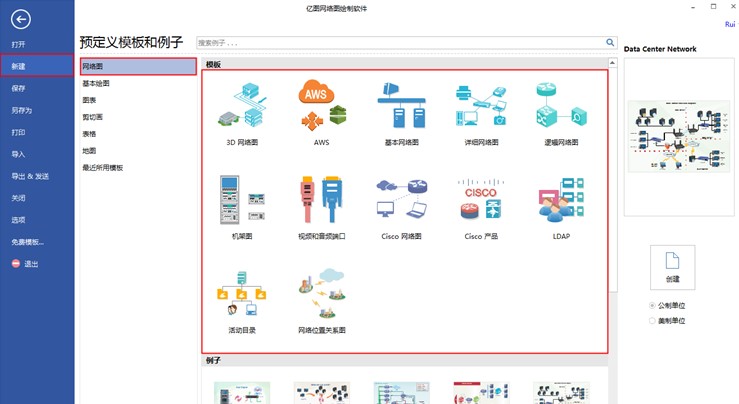

點擊‘可用模板’下標題類別里的‘網絡圖’。
雙擊打開一個繪制網絡拓撲圖的新頁面,進入編輯狀態。
步驟二: 從庫里拖放添加
從界面左邊的符號庫里拖動網絡符號到畫布。
億圖網絡圖繪制網絡拓撲圖教學圖2
步驟三: 放大或縮小圖形

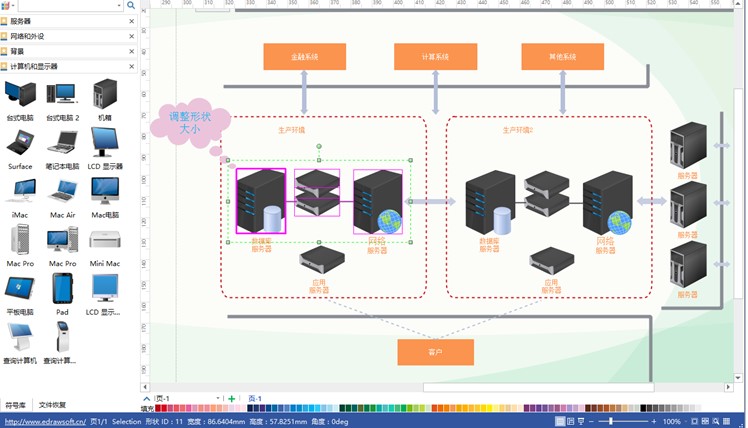

為了讓圖形更加的美觀,我們還可以對編輯好的圖形做一定的放大縮小改動,點擊圖形四周的綠色小方塊拉動
鼠標方向鍵進行相應的調整。
億圖網絡圖繪制網絡拓撲圖教學圖3
步驟四: 添加連接線

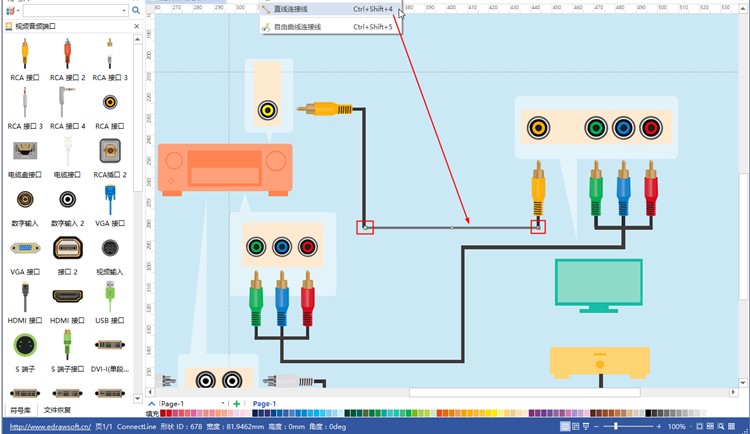

點擊開始菜單里的連接線功能,將光標放在圖形的連接點上。
連接線放上的時候連接點會出現紅色的小方塊,松開鼠標會自動吸附。
億圖網絡圖繪制網絡拓撲圖教學圖4
步驟五:保存和導出
保存
作為一款實用性軟件,與其他軟件有很好的兼容性,可以將制作出的網絡圖轉換成其他軟件支持的格式。

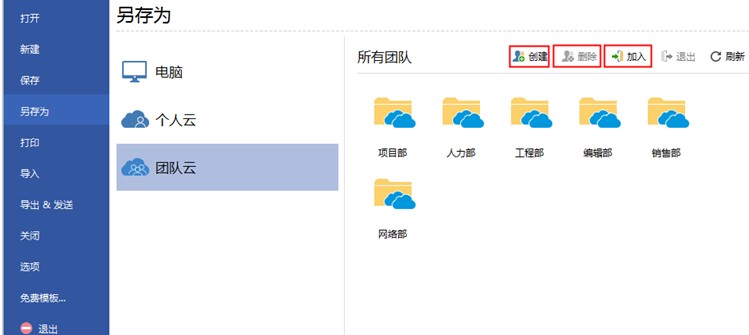

可以保存文件在在本地或者云端。
億圖網絡圖繪制網絡拓撲圖教學圖5
支持通用格式導出

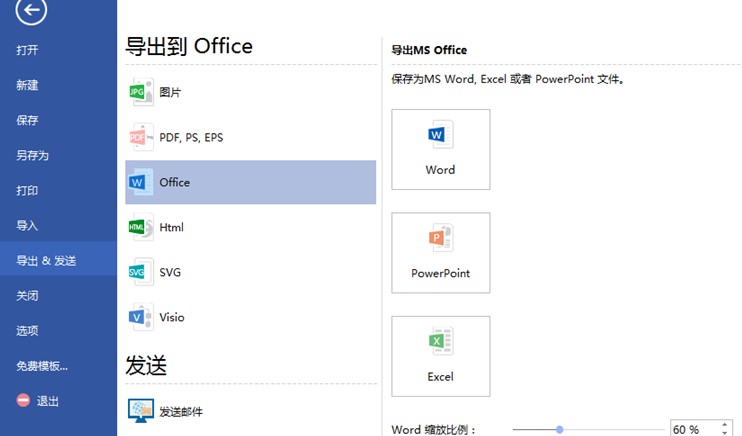

點擊文件>導出,網絡圖軟件支持PDF,
Word,Visio,Png 等17種文件格式,方便商務使用和打印分享
億圖網絡圖繪制網絡拓撲圖教學圖6
所見即所得的打印
打印不改變圖片,并且保持高清,可調自由整大小。

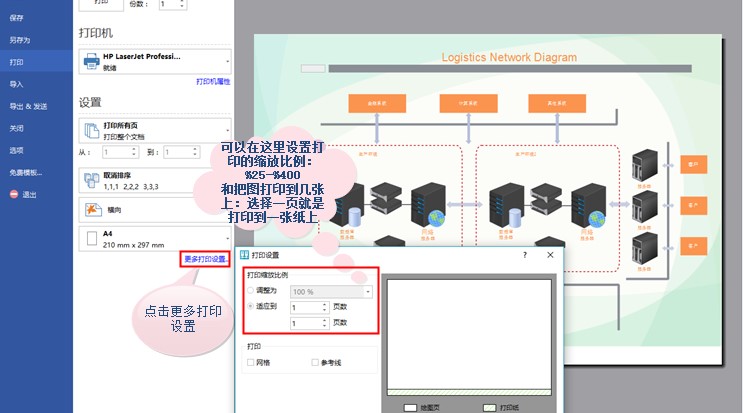

在特殊情況下,比如打印不止一張時,就可以在 更多打印設置里調整。
億圖網絡圖繪制網絡拓撲圖教學圖7

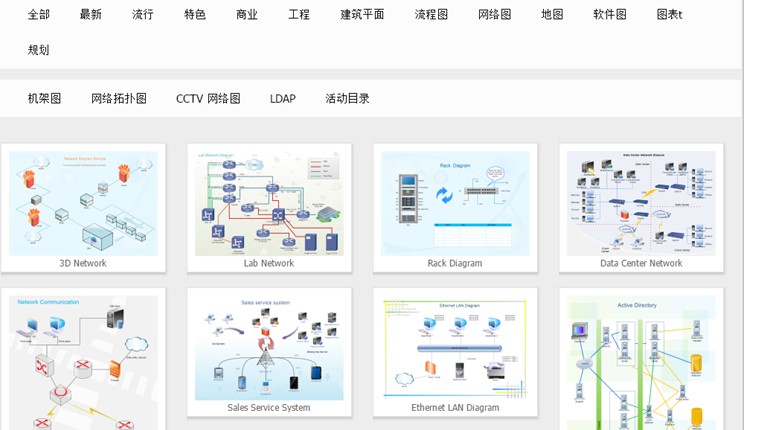

網絡拓撲圖制作軟件自帶很多優質模板,另外還有在線模板可直接下載作為模板,大大節省用戶制作網絡圖的時間,對而且于新手來說,從模板會
比較容易上手,即使不是大師也能一樣做出漂亮專業的網絡拓撲圖。
